Це добірка запитань і відповідей після вебінару, присвяченого рішенням Layher для івентів та складних конструкцій. У матеріалі розглядаються ключові теми, які найбільше цікавили учасників: які системи та інновації Layher планує представити в Україні, як підбираються розміри та конфігурації FOH Tower і LED Tower, які навантаження може витримувати конструкція, як враховуються вітер і сніг, та які варіанти кріплень доступні для екранів, звуку, камер і банерів. Також ви знайдете відповіді про каталожні рішення, проєктування і розрахунки за європейськими нормами, софт LAY Plan і RSTAB, оренду в Україні, навчання та вимоги до безпечного монтажу.

Які найновіші інновації або продукти ви плануєте представити на ринку України найближчим часом?

Ринок України є для нас дуже важливим сьогодні. Насамперед ми прагнемо підтримати бізнес і залучити європейські інвестиції. На це спрямовані всі наші зусилля, і попереду ще багато роботи. Ми почали з наших основних продуктів — фасадних і модульних риштувань. Однак ми бачимо величезний потенціал у реалізації й інших наших систем.

Звичайно, це такі системи, як TG60 — унікальна рамна система для опалубки залізобетонних конструкцій та допоміжних конструкцій. Це і система FW — тимчасові мости з попередньо напруженими канатами з прольотами до 40 метрів. Також це система TX — перфорована алюмінієва балка, аналогів якій немає в індустрії.

І все це ми будемо представляти вже найближчим часом, тож слідкуйте за розкладом наших вебінарів.

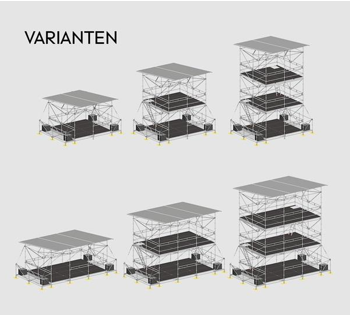

Якої ширини може бути конструкція FOH Tower

Конструкція FOH Tower системи Layher є модульною та гнучкою, тому її розміри не є фіксованими і можуть бути адаптовані під конкретні вимоги майданчика. Система базується на Allround Scaffolding, що дозволяє формувати вежу:

За шириною: 2 або 3 прольоти; за потреби ширину можна змінювати, комбінуючи модулі.

За висотою: 1, 2 або 3 рівні.

Додатково: можлива установка виступаючого даху та вхідної групи.

Такий модульний підхід забезпечує широкий спектр застосування конструкції, дозволяючи адаптувати FOH Tower до різних умов експлуатації, сценічних вимог та просторових обмежень.

У чому полягає основна перевага системи Layher Allround порівняно з іншими конструкціями з точки зору універсальності застосування — від будівництва до індустрії івентів — та швидкості монтажу?

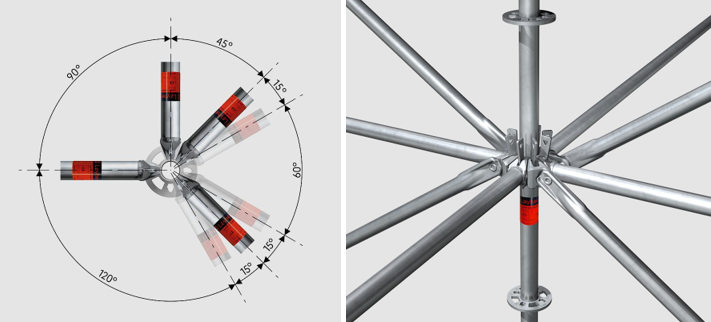

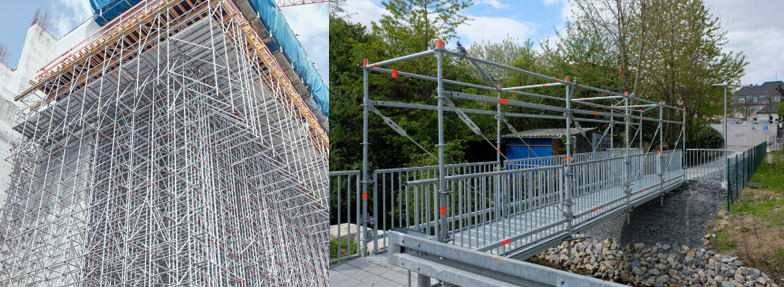

Основна перевага системи Layher Allround полягає в її універсальності та швидкості монтажу. Легкі сталеві або алюмінієві елементи прискорюють монтаж і транспортування, функція AutoLock автоматично фіксує елементи під потрібним кутом, а універсальні розетки дозволяють виконувати до восьми з’єднань на одному рівні. Це робить систему придатною для найрізноманітніших сфер застосування: від будівництва, промислових об’єктів, хімічних заводів, електростанцій і суднобудівних верфей до проведення заходів.

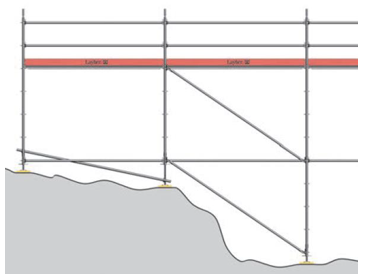

Чи можна вежу FOH ставити на нерівну поверхню?

Конструкції Layher можна встановлювати й на нерівну поверхню. Для вирівнювання використовують регульовані гвинтові опори та опорні плити. Ці елементи дають змогу компенсувати перепади висоти та забезпечити стійкість конструкції. Регульовані домкрати дозволяють вирівнювати різницю у висоті. Такі опори застосовують на ґрунті, асфальті або плитці.

Вирівнювальні пластини (опорні плити) встановлюють під домкрати для збільшення площі опори. Вони необхідні у разі м’якої або нестабільної основи, щоб гарантувати стійкість конструкції.

Оскільки системи Event інтегровані в модульну систему, вирівнювання конструкції відносно рельєфу здійснюється за тим самим принципом. Часто не завжди є можливість підготувати основу для встановлення сцен, риштувань або веж — у таких випадках важливо враховувати два основні моменти: використання підкладок у вигляді дощок для розподілу навантаження та застосування системи діагоналей на рівні баз стояків.

З яким кроком змінюється ширина настилів Event?

Що стосується ширини настилів Event, то ми виготовляємо два основні розміри за шириною — 0,86 м і 1,04 м. Також за індивідуальним запитом ми виробляємо настили шириною 1 метр.

Все ж питання глибини FOH вежі є дуже важливим. Платформи фіксованої ширини? Які саме типорозміри?

Ті, хто відвідував наші попередні вебінари, знають, що в Layher існує власна розмірна сітка, яка визначається довжиною несучих елементів і ригелів — 1,09м, 2,07м, 2,57м. Це основні типорозміри. Але, звичайно, наша система на практиці є набагато гнучкішою.

Для системи Event, яка інтегрована в систему Allround, також додані такі позиції, як 0,86 м, 1,00 м, 1,04 м, 2,00 м, 2,07 м, 2,57 м. Усі ці типорозміри можна адаптувати під конкретну конфігурацію.

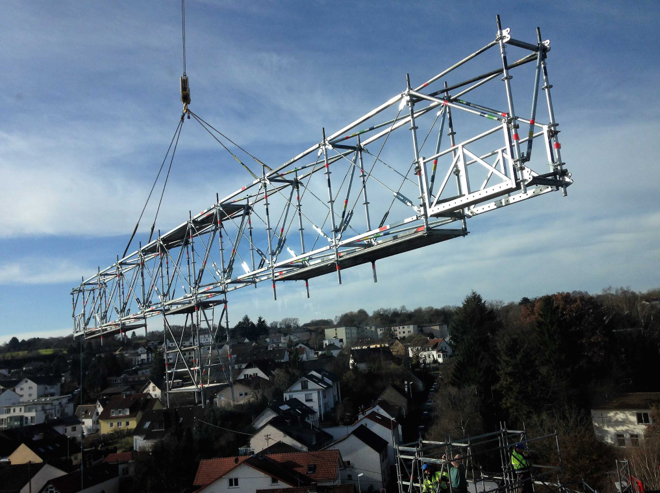

Чи можливо перевозити/переставляти за допомогою крана зібрану конструкцію, не розбираючи?

Це справді чудове запитання. Звісно, так можна робити і це досить поширена практика. Ми називаємо це укрупненим монтажем. Звичайно, є випадки, коли набагато швидше та вигідніше зібрати елементи конструкції на землі та підняти їх краном на необхідну позначку.

Але важливо враховувати монтажні навантаження, які розподіляються від точок підйому. Елементи з’єднання мають бути скріплені спеціальними болтами, усі діагоналі повинні бути встановлені у проєктному положенні, а часто для підйому конструкції необхідно додатково встановити елементи жорсткості.

Одним словом, конструкція повинна бути підготовлена для підйому краном.

Як забезпечується стійкість конструкції до вітрових та снігових навантажень, особливо для великих відкритих сцен?

Стабільність конструкцій Layher при вітрових та снігових навантаженнях забезпечується діагональними зв’язками, анкеруванням або баластом, а також застосуванням вітрових розтяжок. Усі рішення розраховуються за європейськими нормами, що гарантує безпечну роботу навіть для великих відкритих сцен.

Але тут важливо відзначити, що будь-яка конструкція перевіряється інженерами Layher. У розрахунковій схемі, звичайно ж, ми враховуємо всілякі типи впливів

Чи можна у вас замовити тенти системи Keder?

Так, у нас можна замовити стандартний тент для системи Keder XL. А також у нас є партнери, завдяки яким ми можемо виготовити тент з урахуванням індивідуальних побажань — наприклад, розмістити логотип чи рекламу.

Який максимальний розмір вертикальної стійки?

У системі Layher сітка розмірів стійок становить 0,5; 1; 1,5; 2; 2,5; 3; 4 метри.

4 метри — це максимальний розмір.

Який середній термін служби компонентів сценічних систем Layher при належному догляді?

Системи Layher розроблені як довгострокова інвестиція та розраховані на багаторічне використання. При дотриманні правил експлуатації, регулярному технічному обслуговуванні та належному зберіганні компоненти сценічних та event‑систем можуть використовуватись десятиліттями.

Матеріали конструкції – гаряча оцинкована сталь та алюміній – забезпечують високу стійкість до корозії та багаторазове використання. Ми рекомендуємо проводити періодичні перевірки та догляд за всіма з’єднаннями та вузлами, щоб підтримувати безпеку та довговічність системи.

Слід зазначити, що термін служби залежить від умов експлуатації, середовища та дотримання рекомендацій щодо догляду. Layher гарантує високу якість та довговічність своїх рішень.

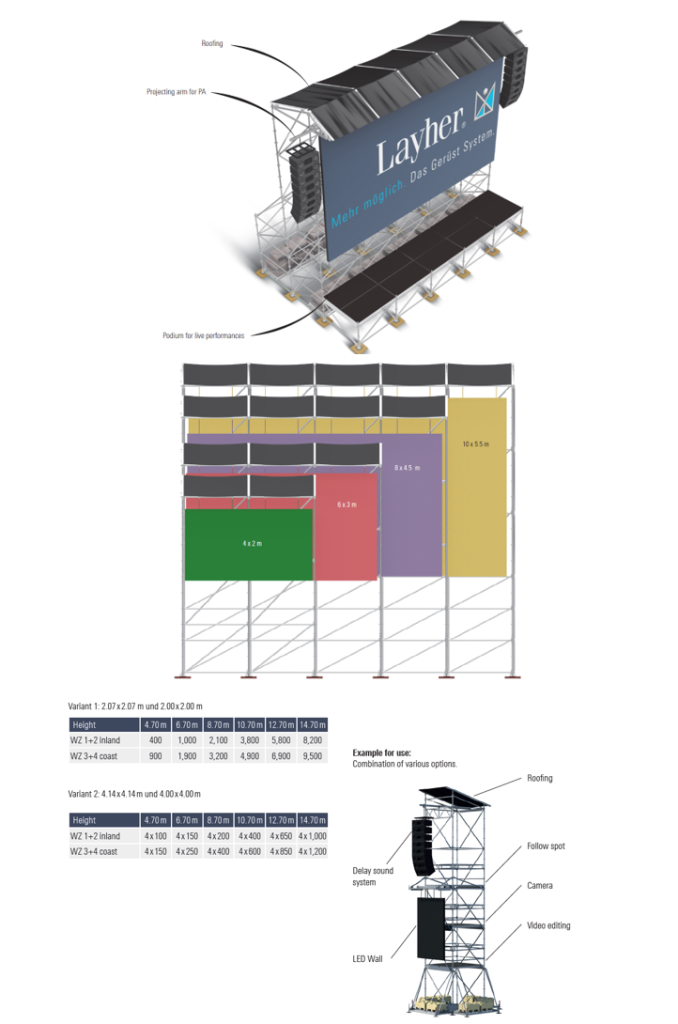

Яке максимальне навантаження на LED-TOWER, і як розрахувати пікове навантаження?

Дуже хороше запитання. І подібних запитань ми отримали досить багато. Відповідь буде трохи нудною, але давайте разом дійдемо до істини.

Оскільки йдеться про цілу конструкцію, а не окремий елемент, і конфігурації video wall також можуть бути різними, варто виділити класифікацію навантажень:

• власна вага конструкції,
• власна вага екрана та звукових систем (до речі, це навантаження не є критичним, конструкція може нести досить великий вертикальний тягар),
• снігове та вітрове навантаження,
• іноді виникають монтажні короткочасні навантаження.

Так от, вітрове навантаження у цьому випадку є критичним для таких конструкцій, тому що екран — це по суті вітровий парус, і чим більшою є його площа, тим сильнішим є потужний вплив вітрового потоку.

Оскільки в європейському регіоні існує багато вітрових зон (класифікація за швидкостями потоку), наші інженери враховують ці індивідуальні особливості та підбирають необхідну кількість баласту.

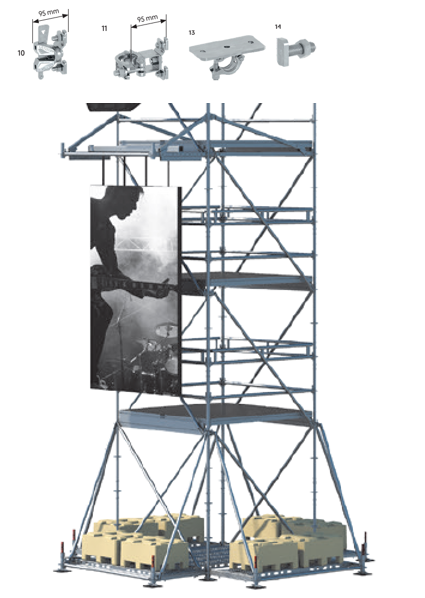

Стійкість конструкції перевірена для вітрової зони до 4. Відеоекран не потрібно знімати під час сильного вітру (за умови дотримання технічних характеристик виробника дисплея).

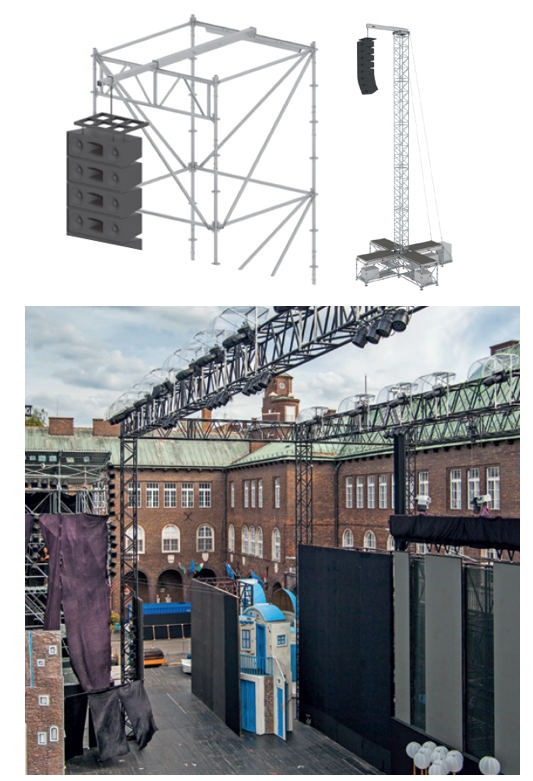

На основі Allround Scaffolding можна побудувати відповідні опорні конструкції з використанням додаткових елементів, спеціально адаптованих до вимог систем відеоекранів.

Спеціально розроблений для цієї мети виносний кронштейн, відповідна несуча балка та наявні точки підвісу можуть витримувати навантаження до 5 кН на метр. Навіть старі, зазвичай важчі світлодіодні екрани можна без проблем утримувати.

Додатковий виносний кронштейн, вставлений збоку в несучу балку, достатньо міцний, щоб витримувати навантаження 5 кН з кожного боку. Для невеликих звукових систем, таких як ті, що потрібні для підсилення голосу або відтворення аудіосигналів під час спортивних трансляцій, цього цілком достатньо.

Якщо потрібні більші звукові системи, систему відеостіни можна просто розширити на один відсік ліворуч і праворуч від екрана. У центральній частині для акустичних систем доступно 10 кН.

Для захисту часто використовуваних моторизованих ланцюгових підйомників доступне рішення для даху з використанням тентових покриттів. Повне огородження конструкції за допомогою тентів або системи Layher Protect System також передбачено в інспекційній документації. Це, своєю чергою, відкриває можливість використання системи як бар’єра для доступу або для монтажу замовником шумопоглинальних елементів.

Якщо відеоекран має спиратися на поверхню, а не підвішуватися на моторизованих ланцюгових підйомниках, це також не є проблемою: за допомогою платформ Layher Event можна створити платформу, яка не лише підтримує відеоекран, але й може бути розширена до простору для проведення живих виступів.

Давайте підсумуємо все сказане. Максимальне навантаження — вітрове, саме від нього залежить усе. До 4-ї вітрової зони — це 28 м/с.

Знаючи ваші індивідуальні побажання, наші інженери проведуть розрахунок і нададуть вам готове рішення. Звичайно, ми стандартизували частину рішень, тому розрахунок не займає багато часу, і ви отримуєте відповідь практично одразу.

Також для готових каталожних рішень у нас є спеціальні таблиці, за якими можна підібрати необхідну кількість баласту.

Конструкції Layher з оцинкованої сталі?

Так, системи Layher виготовляються із високоякісної оцинкованої сталі. Гаряче цинкування забезпечує високу корозійну стійкість та тривалий термін служби конструкцій навіть за інтенсивної експлуатації та у складних погодних умовах.

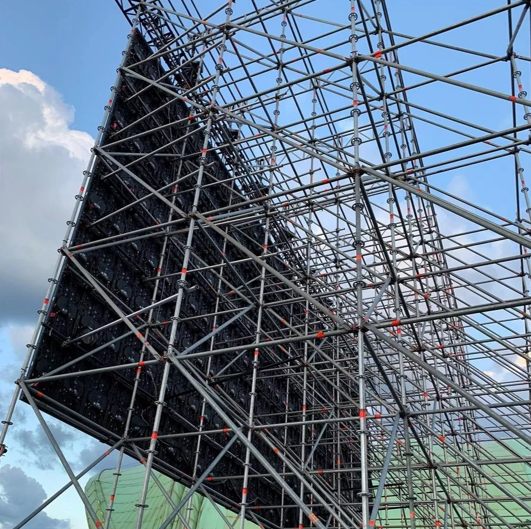

Яка максимальна висота конструкції під LED Screen?

Я не можу сказати, що у video wall існують обмеження по висоті. Важливо розуміти, що варіанти, представлені на вебінарі чи в каталозі, — це типові рішення, але це все ще система Allround, яка дозволяє створювати конструкції різних конфігурацій.

Від висоти залежатиме вітрове навантаження, а відповідно — конфігурація конструкції та кількість баласту.

У своїй інженерній практиці я зустрічав конструкції для LED-екранів висотою до 30 метрів.

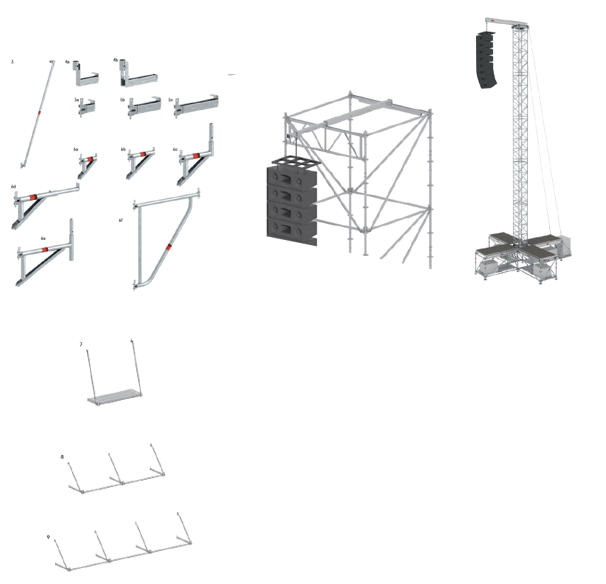

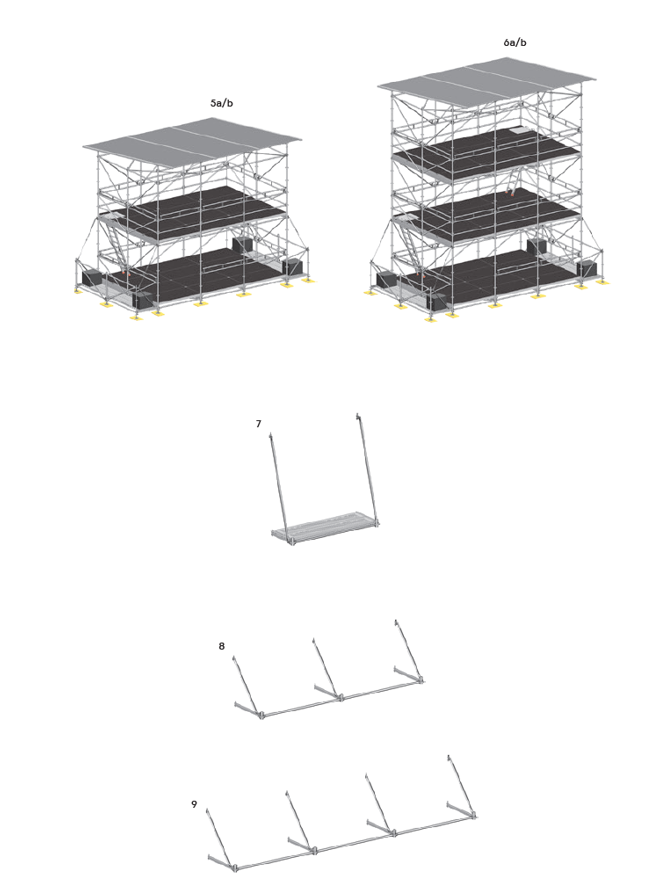

Що таке консоль?

Нас доволі часто запитують: «Розкажіть про консолі». Давайте розглянемо цю тему трохи детальніше. Які консолі взагалі існують у системі Allround і що нового з’являється в івентах? Звичайно, відразу варто виділити два основні призначення консолей:

1. Для винесення платформ
2. Для кріплення обладнання

Для платформ у нас існує великий вибір консолей з вильотом від 0,39 м до 1,09 м — це стосується консолей заводського виготовлення. Також консолі формуються вильотом діагоналі та ригеля, якщо ми хочемо отримати консоль більше одного метра. Таку консоль ми називаємо балконом.

Також є консолі для обладнання — це можуть бути звукові та світлові системи. У цьому випадку використовуються несучі траверси: це може бути балка прямокутного перерізу, а також Twix Beam — алюмінієва балка, інноваційний продукт, якому буде присвячений один із наших наступних вебінарів.

Які способи кріплення LED Screen до конструкцій Layher?

Тут, як правило, буває дві ситуації. Виробники екранів або компанії, що надають їх в оренду, зазвичай мають свої кріплення, які адаптовані під різні види конструкцій. Проте ми також маємо достатньо великий вибір кріплень для того, щоб закріпити раму екрана до риштування. Як правило, кріплення здійснюється до стояк через спеціальні адаптери.

Однак конструкція кріплення може бути й горизонтальною — у такому випадку робиться несуча балка-траверса та підвіси.

Ви презентуєте вежу, як готову конструкцію.  «Можна взяти розрахункову з каталогу». Тобто в наборі вже має бути вежа відповідних габаритів для розміщення FOH? Прямо вибрав — бачу чітко габарити, допустимі навантаження, вагу і упаковку, габарити конструкцій для перевезення, вартість, без індивідуального розрахунку «під будь-які ваші потреби»?

Ви все правильно зрозуміли: для клієнтів, які шукають типове рішення, у каталозі ви можете знайти для себе відповідний варіант. Усі типи проілюстровані, наведені розміри, а також можливі варіанти модифікацій. Конструкції розраховані до 4-ї вітрової зони, а навантаження на настили може становити від 2 до 7 кН/м2.

Конструкція відповідає стандарту DIN EN 13814, який відображає сучасний стан техніки. Вежа Layher FOH доступна в добре відомих розмірах сітки Layher, а також у метричних розмірах.

Щодо вартості транспортування — ми застосовуємо індивідуальний підхід, і наші менеджери підготують для вас комерційну пропозицію та найкращий варіант доставки. А якщо ви хочете адаптувати конструкцію під свої навантаження, наші інженери підготують проєкт із кресленнями — і все це безкоштовно.

Тому так, ви отримуєте готове рішення «під ключ» безпосередньо з каталогу.

Чи передбачено шляхи евакуації та доступу для людей з обмеженими можливостями: пандуси, спеціальні сходи з відповідним кутом нахилу?

Конструкції Layher можуть повністю адаптуватися для людей з обмеженою мобільністю при правильному плануванні і монтажі. Це включає пандуси або витяги, широкі проходи, безпечні шляхи евакуації та спеціальні місця для візків. Відповідальність за дотримання цих вимог лежить на організаторі та монтажній команді.

Які розміри настилів є? Чи існують нестандартні, кутові, округлі настили?

Ось основні розміри івент-настилів. Такі розміри пов’язані з інтеграцією в систему Allround. Завдяки цьому система є дуже гнучкою — конфігурацію завжди можна модифікувати. Округлі настили ми не виробляємо.

0.86 x 1.04, 0.86 x 1.57, 0.86 x 2.07, 0.86 x 2.57, 1.00 x 1.00, 1.00 x 2.00, 1.04 x 1.04, 1.04 x 2.07

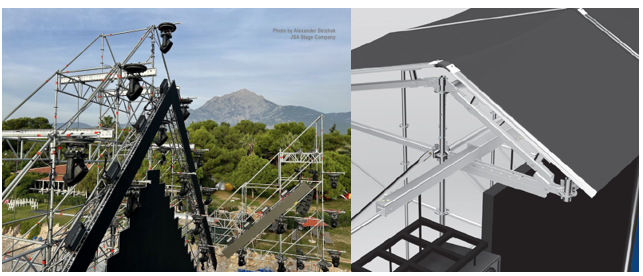

Чи є варіанти горизонтального підвісу для LED Screen?

Безумовно, є. Event-система — це все ж таки розширена система Allround, і для неї доступні всі види кріплень. Горизонтальне кріплення екрана можна здійснити кількома способами. Один із них — консольне підвішування екрана за допомогою спеціальної траверси.

Також для горизонтального кріплення багато наших клієнтів використовують Lattice Beam і TwixBeam. Основна перевага полягає в тому, що ці елементи є дуже універсальними — їх можна застосовувати на будь-яких об’єктах: як на івентах, так і на промислових майданчиках. Ми знаємо, що івент-бізнес дуже сезонний, і такі елементи можуть стати чудовою інвестицією для інших проєктів.

Чи існують у вас розсувні настили?

Розсувні настили ми не виробляємо. Однак наша розмірна сітка є дуже гнучкою. Ви можете конструювати різні конфігурації конструкції.

Чи має ваш проект офіційний інспекційний сертифікат (Model Approval / inspection book) від відповідного органу, що підтверджує відповідність норм для тимчасових споруд, наприклад EN 13814?

Усі наші конструкції відповідають стандарту DIN EN 13814.

Цікаво, чи є варіанти підвісу для LED Screen, які можуть рухатись під час концерту, тобто якісь механізми та рішення?

Так, безумовно, є. Однак ми займаємося виробництвом конструкцій і не виготовляємо механізми для рухомих екранів. У різних виробників екранів є електричні приводи, і ми маємо багато різних кріплень для таких екранів. Ми вже наводили приклади у відповіді вище.

Чи є консольні стріли для відеокамер?

Щодо стріл або консолей для камер, існує кілька різних варіантів, які залежать від таких параметрів, як навантаження та довжина вильоту. Поширеним рішенням є траверса-консоль із підвісом.

Для більших навантажень ми рекомендуємо використовувати Twix Beam — високоміцну алюмінієву балку. Також існують сталеві ферми, які виконують функцію прольотної конструкції.

На всі ці системи можна кріпити будь-яке обладнання.

Чи передбачено навчання для монтажної бригади щодо конкретних особливостей конструкції?

Так, ми розуміємо, що специфіка досить серйозна. Саме тому ми пропонуємо нашим клієнтам тренінги зі збирання таких конструкцій. На нашому сайті є всі контакти, і ви можете надіслати запит.

Як з приводу доступності по оренді в Україні?

Найбільше ми веземо зараз фасадних риштувань, тому що будівництво і ремонт тривають, а ось інші види робіт дуже зменшилися в обсязі. На другому місці стоять тимчасові дахи, які ми ставимо над зруйнованими культурними об’єктами.

Зазвичай ми розраховуємо оренду від вартості деталей. Якщо на проєкт потрібно деталей на 100 000 гривень, то місячна оренда буде коштувати 2% від цієї цифри, тобто 2000 гривень на місяць. Але для України ми поки що робимо винятки і розраховуємо оренду в гривнях за квадратний метр риштування. На сьогодні це 3-5 гривень на день, залежно від розміру і складності проєкту.

Потрібно зрозуміти, що ми будуємо в Україні європейську систему оренди, і розрахунок вартості оренди починається з проєкту – Ви даєте нам дані будівлі, і ми робимо креслення риштувань. Тільки після цього розраховується вартість оренди. У деяких випадках, наші системи дозволяють ставити на 50% менше риштувань, тоді і вартість оренди менша.

Не забувайте, що збірка наших риштувань у рази швидше за збірку синього металобрухту. На кілька проєктів ми запрошували монтажників з Литви. Незважаючи на вищу оплату їхньої праці та витрати на логістику, вони вкладалися в українську вартість збірки риштувань, тому що виконували роботу в кілька разів швидше.

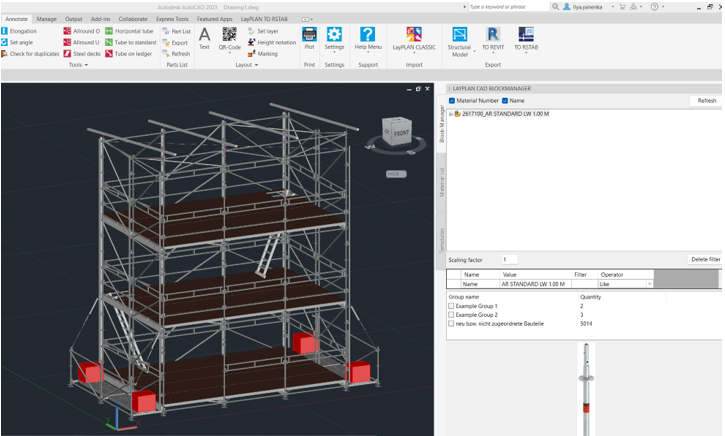

У якому софті моделюються конструкції?

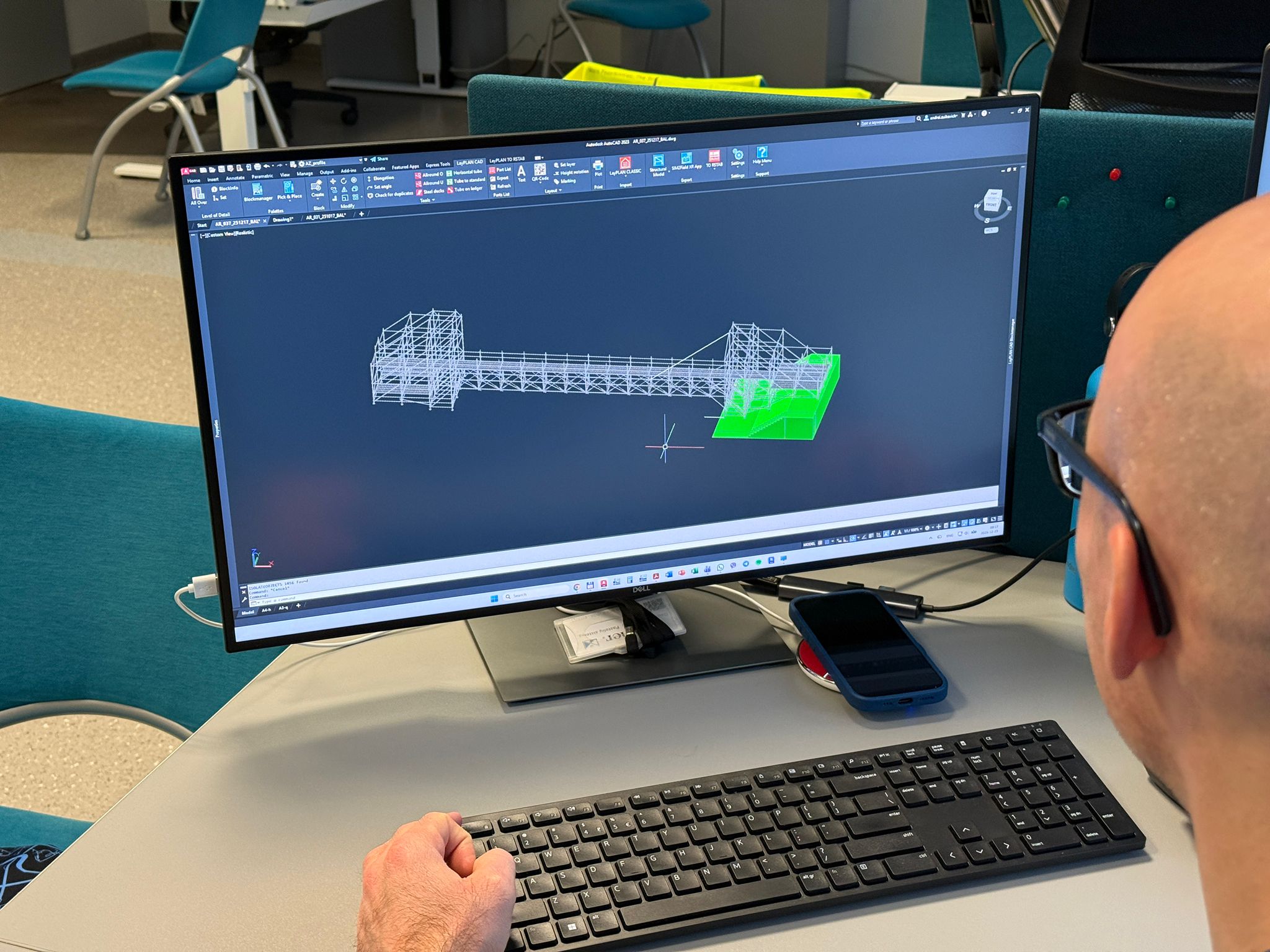

У компанії Layher ми вже давно використовуємо власне розроблене програмне забезпечення — LAY Plan. Це повноцінна BIM-система, яку ми називаємо SIM (Scaffolding Information Model), що працює на базі продуктів AutoDesk — AutoCAD i Revit.

Програмне забезпечення містить всі необхідні інструменти для проєктування 3D-моделей: базу елементів, шаблони. І це дійсно інноваційний продукт — у результаті ви отримуєте повноцінну інформаційну модель з даними щодо кожного елемента.

Власне, одному з наших наступних вебінарів буде присвячено тему того, як ми створюємо такі проєкти.

Як стати сертифікованим інженер

У першу чергу — закінчити технічний університет. Якщо говорити про Європу, то тут дуже цінується ступінь магістра. Сертифікацію інженерів проводять місцеві органи управління. Наприклад, у Литві ви повинні скласти іспит, мати необхідний стаж і пройти відповідну атестацію.

Xи планується навчання інженерів-проєктувальників Layher конструкцій в Україні?

На одному з наших наступних вебінарів ми плануємо розповісти про те, як створюємо наші проєкти. Ми також поговоримо про тренінги. Індустрія проєктування риштувань справді має свої особливості, і ми плануємо проводити тренінги для дипломованих інженерів.

Які варіанти покриття підлоги ви пропонуєте?

Покриття відповідає всім вимогам для публічних конструкцій — це фанерна плита з полімерним покриттям. Міцна? Не ковзає й витримує навантаження до 7 кН на квадратний метр.

Фанерна плита настилів Event decks T16 1 приклепана до алюмінієвої рами та додатково підтримується поперечними перекладинами. Усі чотири сторони настилів Event можуть встановлюватися на поперечину Event. Знімні пластикові кути дають змогу пропускати вертикальні труби.

Настили X-Event decks T16 2 мають фанерні плити з прямокутними кутами. Знімні пластикові кути в цій моделі не передбачені.

А взагалі бували якісь випадки розрушення конструкцій? Є якісь гарантії, страховки на такі випадки?

На жаль, таке трапляється. Але лише у випадку недотримання вимог монтажу, відсутності проєкту та використання наших конструкцій разом з іншими системами. Руйнувань ніколи не було, якщо конструкцію зібрано відповідно до вимог і згідно з проєктом інженерів Layher.

Коли я маю розрахований Layher проєкт під певний івент, чи залишається у Layher інформація про наявний у мене «конструктор» для використання цієї інформації для проєктування конструкцій для іншого проєкту?

Відмінне й далекоглядне запитання. Звичайно, ми зберігаємо інформацію про те, який матеріал ви придбали або взяли в оренду. І наші інженери можуть модифікувати конструкцію в інші конфігурації. Наші клієнти користуються цією можливістю доволі часто.

Що стосується динамічних навантажень, то, звичайно, оскільки конструкція належить до класу з можливим скупченням великої кількості людей і дією звукових коливань, вона розрахована з урахуванням динамічного коефіцієнта.

Яким чином планується інтеграція додаткового обладнання (світло, звук, відеоекрани, банери) з несучими елементами Layher, і чи враховані їхні вага та динамічні навантаження в загальному розрахунку?

Так, конструкція розрахована з урахуванням додаткового обладнання. Можуть бути передбачені додаткові консолі. Однак, якщо йдеться про велику кількість обладнання, для нас не становить труднощів додатково перевірити конструкцію.

Що стосується динамічних навантажень, то, звичайно, оскільки конструкція належить до класу з можливим скупченням великої кількості людей і дією звукових коливань, вона розрахована з урахуванням динамічного коефіцієнта.

У нас схожа система від Пери, чи можемо її поєднати з системами Layher?

Ми не рекомендуємо поєднувати інші системи з Layher. Ми несемо відповідальність лише за те, що виробляємо. Бували випадки, коли «використання міксу» призводило до обвалень.

Як не потрапити на підробку ваших риштувнаь?

Коли ви побачите й візьмете в руки матеріал Layher, ви відразу зрозумієте, що це оригінал. Однак є найпростіший і найдостовірніший спосіб — кожен елемент Layher промаркований спеціальною наклейкою з логотипом Layher. На наклейці зазначено артикул елемента та позначення системи. Логотип має бути чітким, а сама наклейка — якісною.

На більшості стандартних елементів Layher використовується червона наклейка, однак трапляються також жовті та зелені, щоб можна було легко відрізняти спеціальні елементи.

Можете більше розповісти про «бейс» конструктиву малих сцен 6х4, 5х3 й т.д.?

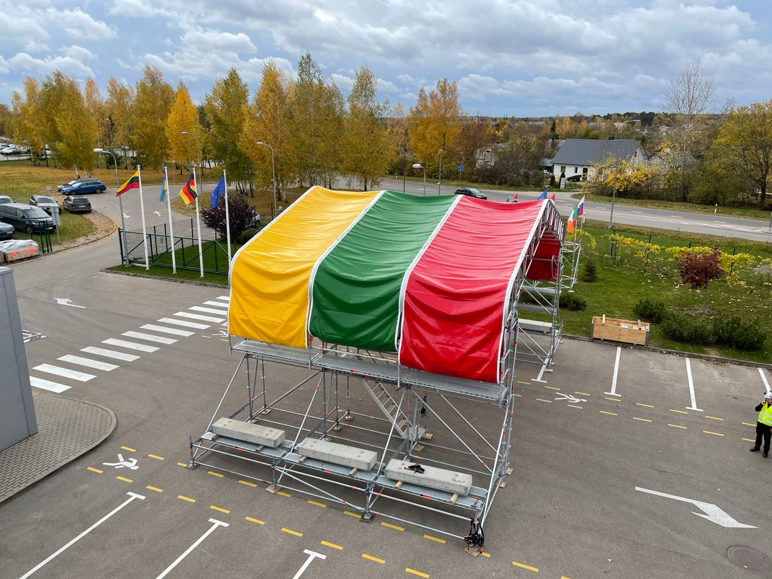

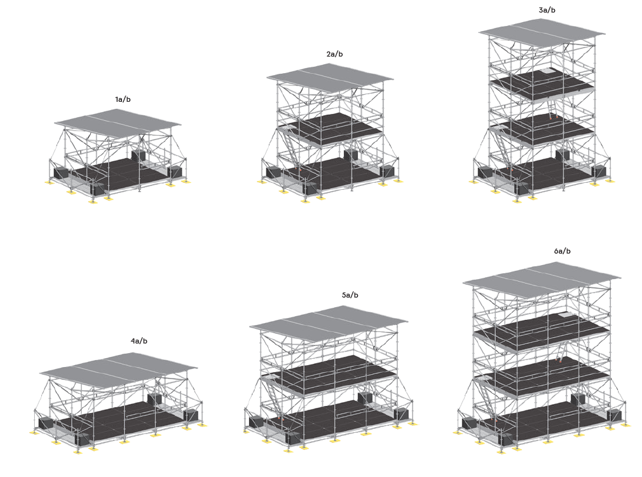

Вежі Layher FOH мають модульну конструкцію у форматі комплектної системи. Щоб додати ще один ярус до вашої FOH-вежі, необхідно лише змінити кількість елементів, але не їх тип. За потреби можна легко встановити додаткові навісні дахи та опційні сходи для входу.

Для всіх вказаних варіантів FOH-веж доступний журнал інспекцій (див. сторінку 9).
Конструкція відповідає стандарту DIN EN 13814, який відображає сучасний стан техніки. Вежа Layher FOH доступна в добре відомих розмірах сітки Layher, а також у метричних розмірах.

Стіни обшивки (задня стіна та бокові стіни) доступні як окремий комплект для всіх варіантів FOH-веж. До нього входять:

• тримачі напрямних кедеру,
• кедерні напрямні 2000,
• кедерні тенти,
• щипцеві тенти.

Переваги для вас:

• Швидкий та легкий монтаж завдяки оптимальному використанню матеріалу.
• Акуратна й практична конструкція, продумана до найдрібніших деталей.
• Кожен із максимум трьох рівнів не має заважаючої центральної опори.
• Повне укриття за допомогою кедерних тентів.
• Дуже мала кількість спеціальних елементів

Які  процедури контролю якості та безпеки будуть застосовані під час збирання конструкції?

Контроль збирання — це надзвичайно важливий елемент для безпечної експлуатації конструкції в майбутньому. Основною вимогою є відповідність конструкції проєкту: розташування несучих елементів, розміщення діагоналей, довжина вильоту консолей, а також контроль відповідності навантажень проєктним.

Існують також правила монтажу. Найважливіше:

• рівень має виставлятися з базового рівня ригелів;
• клини повинні бути забиті;
• гайки на хомутах — затягнуті.

Ми частково розповідали про це на вебінарі про Allround, однак у майбутньому плануємо провести вебінар, присвячений основним помилкам під час монтажу.

Коли я маю досить серйозне динамічне навантаження, наприклад на настили, ваш розрахувальник вміє її враховувати?

Так, звичайно), ми розраховуємо конструкції відповідно до європейських стандартів, у тому числі з урахуванням динамічних впливів. До речі, для розрахунку конструкцій ми використовуємо RSTAB від Dlubal.

Чи є у вас сертифіковані риштувальники, яких можна замовляти на встановлення конструкцій? Якщо є, то скільки коштує одна робоча година/день?

У нас немає риштувальників, які б складали конструкції на замовлення. Але ми співпрацюємо з групами таких осіб, які можуть скласти конструкцію. І це наші ветерани, які знають толк у цьому і мають приклади успішних проєктів. Телефонуйте на номер: +380 96 004 7077 або пишіть на пошту: info@layher.ua.

Які вимоги до поверхні або фундаменту для встановлення сценічних систем

Основа має бути достатньо ущільненою. Не допускається встановлювати риштування на глинисті, пухкі, водонасичені або заболочені ґрунти без попередньої підготовки. Обов’язково під базові стояки необхідно підкладати спеціальні опорні дошки або плити для рівномірного розподілу навантаження.

Риштування повинні встановлюватися лише на основу, яка здатна витримувати проєктні навантаження без просідання і деформацій. Це може бути:

• утрамбований ґрунт із підтвердженою несучою здатністю,
• бетонна плита або асфальтове покриття,
• тимчасові фундаментні плити чи дорожні плити, якщо природна основа не відповідає вимогам,

Чи є, можливо, якісь перехідники для поєднання Layher з іншими виробниками?

Ми не виробляємо перехідники для використання системи Layher з іншими системами і не рекомендуємо цього робити. Ви повинні розуміти, що ми не можемо відповідати за продукцію інших виробників, а наше завдання — забезпечити, щоб конструкція була безпечною.

А ваші інженери вивчають нестандартні конструкції перед розбиранням для вивчення властивостей?

Звичайно, ми проводимо аналіз стійкості та міцності конструкції. Для цього ми використовуємо програмне забезпечення RSTAB від Dlubal.

Підкажіть, чи ви надаєте 3D моделі окремих готових деталей, наприклад, в форматі .step, щоб можна було вже з готових моделей проєктувати конструкції?

Ні, ми не використовуємо .step-файли для передачі моделей наших деталей. Наше програмне забезпечення LAY Plan вже містить повну базу елементів у 3D-форматі.

Що стосується самих проєктів, то ми можемо передавати їх у форматах .nwd і .ifc, якщо йдеться про BIM-систему.

То як мені розрахувати навантаження на конструкції? Як мені знати, як посилити конструкцію для підвісів екрану! Чи вистачить конструкцій для екрана?

У Layher ми безкоштовно виконуємо розрахунок конструкції для наших клієнтів, оскільки такий розрахунок потребує відповідної кваліфікації.

Але якщо коротко: відповідно до Eurocode ми визначаємо розрахункове значення вітрового навантаження — з урахуванням вітрової зони та висоти конструкції це навантаження змінюється. Це навантаження ми прикладаємо до розрахункової схеми та аналізуємо результати. Від цього залежатиме, яка система жорсткості буде прийнята та яка кількість анкерів або баласту необхідна.

Якщо конструкція невелика, відповідь ми надаємо протягом одного дня. Наші контакти є на сайті — звертайтеся, ми обов’язково вам допоможемо.

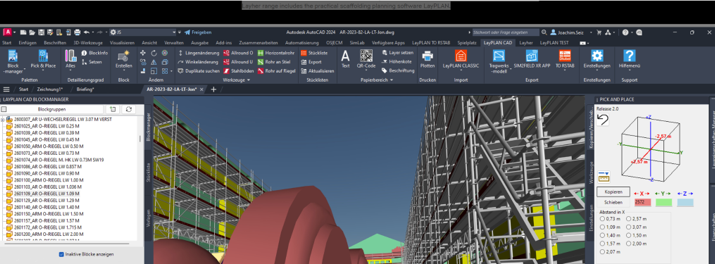

Чи у софта Layher є переклад українською, де його знайти? Можна в цьому софті розраховувати навантаження?

На жаль, у нашому програмному забезпеченні немає української мови. Однак доступні англійська, німецька та російська. Щоб ознайомитися з усіма можливостями, передбачено 14 днів пробної версії: https://www.layher.com/en-de/products/layplan-suite

Це програмне забезпечення працює як доповнення до AutoCAD від Autodesk. Для розрахунку конструкцій і врахування навантажень ми використовуємо RSTAB.

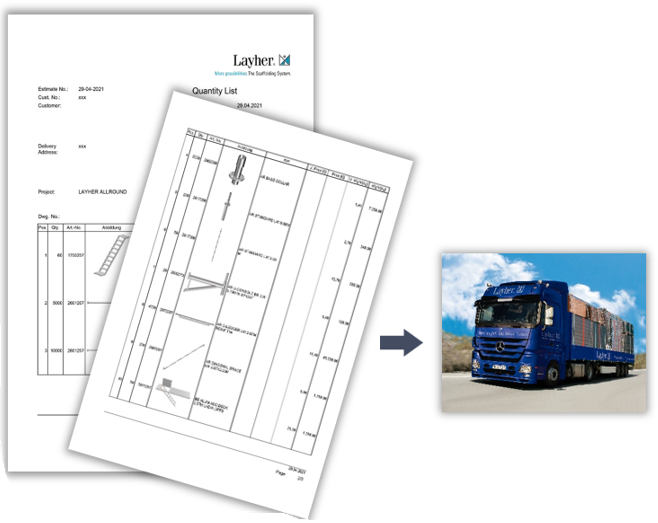

Розкажіть, як відбувається транспортування елементів? Як вони зберігаються на складах і скільки місця займають?

Чудове запитання. Подібні запитання виникали вже неодноразово, тож відповімо детальніше.

Взагалі транспортування матеріалу та його зберігання — це дуже важливий аспект. Тут варто зазначити, що разом із матеріалом Layher ви отримуєте точний список елементів, який може містити також зображення кожної позиції. Це є частиною нашої філософії: точний список — це не лише економія, а й грамотне планування транспортування. Знаючи точну кількість та габарити (які ми також надаємо), дуже легко визначити, скільки транспорту потрібно та який об’єм має бути у причепа.

Якщо говорити про компактне транспортування, то наші клієнти часто використовують причепи для легкових автомобілів. Для фасадних риштувань у нас навіть є готове рішення з причепом, що є дуже зручним і популярним.

Щодо зберігання:
Звичайно, найкраще використовувати критий склад, однак наші конструкції оцинковані або виготовлені з алюмінію й не бояться корозії. Тому їх можна зберігати й на відкритих майданчиках.

Чи є можливості для приєднання до існуючих будівель? (Сцени в цехах чи щось подібне)

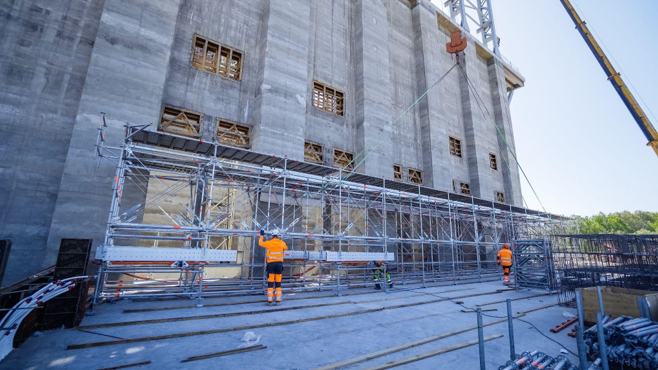

Так, такі можливості є. Конструкції Layher допускають безпечне приєднання до існуючих будівель та споруд, включаючи цехи, павільйони та промислові приміщення. Для цього використовуються анкери, розпірні елементи, а також спеціальні кріплення, які дозволяють надійно фіксувати сцену або платформу до конструкцій будівлі, що несуть, без пошкодження поверхонь.
